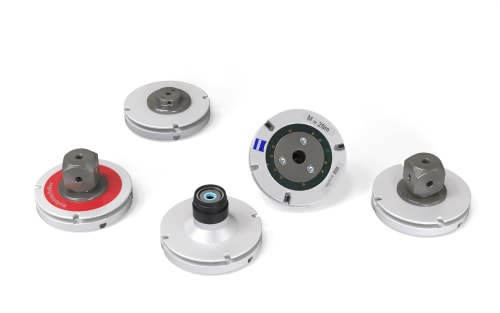

ZEISS VAST/VAST gold
Wechselteller für den VAST/VAST gold Messkopf mit aktivierten Chip Funktionen haben als Anschlußgewinde M5
KMG Wechselteller
Der Wechselteller ist die zentrale Schnittstelle zwischen dem KMG und Ihrem Werkstück. Gerade an der Schnittstelle zum Messkopf kann man keine Kompromisse eingehen da man nicht abschätzen kann, was ein kopierter Wechselteller aus alternativer Herstellung im Gesamtsystem Ihres Koordinatenmessgeräts bewirken kann. Original ZEISS Wechselteller werden ausschließlich von ZEISS in Deutschland unter strengen Qualitäts Prüfverfahren hergestellt. Laborfreigaben und ständige Qualitäts- und Prozesskontrollen garantieren die volle Funktionalität auf allen ZEISS KMG.
Häufig gestellte Fragen (FAQs)
Das Anzugsmoment bei den Wechseltellern ist sehr kritisch und muss zwingend eingehalten werden. Wenn
die Schrauben mit weniger Drehmoment angezogen werden besteht die Gefahr, dass sich das Tastersystem
im Winkel verstellt was Fehlmessungen durch Schaftantastung zur Folge haben kann. Werden die
Schrauben zu stark angezogen verzieht sich der Aluminiumkörper der Teller der dann nicht mehr sauber
vom Kopf aufgenommen werden kann und dadurch die Messwerte nicht reproduzierbar übertragen kann.
Die goldenen Kugeln wurden implementiert um eine stabilere Datenübertragung zu gewährleisten. Die
Goldbeschichtung überträgt elektronische Daten deutlich besser als die reine Stahlkugel wie man sie
aus früheren Ausführungen kennt. Man kennt diese Goldbeschichtungen auch aus dem Audio Bereich wo
Steckverbindungen auch mit Goldbeschichtung ausgeführt sind. Vor allem bei KMG die in einer öl- und
staubhaltigen Umgebung in der Fertigung stehen erzielt man mit diesen goldenen Kugeln deutlich
bessere Ergebnisse.
Seit der Einführung des VAST XT Messkopfes besteht technisch die Möglichkeit Tastersysteme über
einen Chip zu identifizieren. Dies ist die Grundlage für eine Vielzahl an Möglichkeiten bei den
Maschinensteuerungen und der CALYPSO Software. Seit 2007 ist dieser Chip aktiviert und wird in
vielen Anwendungen genutzt. Immer mehr Features der Maschine bzw. der Software sind nur mit Hilfe
dieser aktivierten Chips umsetzbar. Zu erkennen sind Teller mit aktiviertem Chip an dem ZEISS Logo
und 2 Aufklebern mit Artikel- und Seriennummer.
Unabhängig vom eingesetzten Messkopf gilt für alle Wechselteller, dass das Produkt letztendlich die
wichtigste Komponente in der Tastersystemkette ist. Der Teller überträgt die Auslenkung der
Antastung an den Messkopf. Je besser und stabiler diese Verbindung ist, desto sicherer sind die
erzielbaren Messwerte. Bei verunreinigten oder beschädigten Tellern kann diese
Übertragungssicherheit eingeschränkt sein. Daher empfehlen wir eine regelmäßige Reinigung sowie eine
Überprüfung der kritischen Komponenten unter dem Mikroskop. Die kritischen Komponenten sind die 3
eingeklebten Walzen sowie die sogenannte Ankerplatte im Zentrum des Tellers. Beides sollte
vollständig frei von Verschmutzungen und Beschädigungen sein. Zur Reinigung können entsprechende
Reinigungstücher verwendet werden. Abhängig von der Art und Hartnäckigkeit der Verschmutzungen
können auch andere Reinigungsmittel eingesetzt werden. Hierzu empfehlen wir jedoch vorher eine
Rücksprache mit Ihrem ZEISS Ansprechpartner.
ZEISS Wechselteller sind Teil der Technologie des Messkopfes. Die nicht so einfach kopiert werden kann. Sicherlich können die Grundfunktionen der Maschine sowie von CALYPSO genutzt werden. Die neuen Steuerungen, sowie viele Software Optionen können jedoch nur die speziell entwickelte Technologie in den Original ZEISS Wechseltellern lesen. Viele billige Kopien auf dem Markt sind jedoch nicht in der Lage diese spezielle Technologie abzubilden, somit kann es geschehen, dass diese bei neuen Steuerungen bzw. neuen Features nicht mehr funktionieren. Eine Garantie für die volle Funktionalität der Maschine können nur Original ZEISS Wechselteller garantieren.
